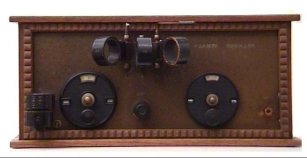

FRONT

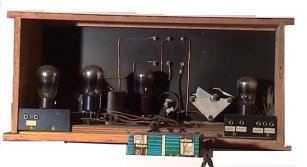

ACHTERAANZICHT MET PHILIPS BATTERIJ


Voor originele tekening van voorfront van Koomans 4 lamps radio, klik hier.

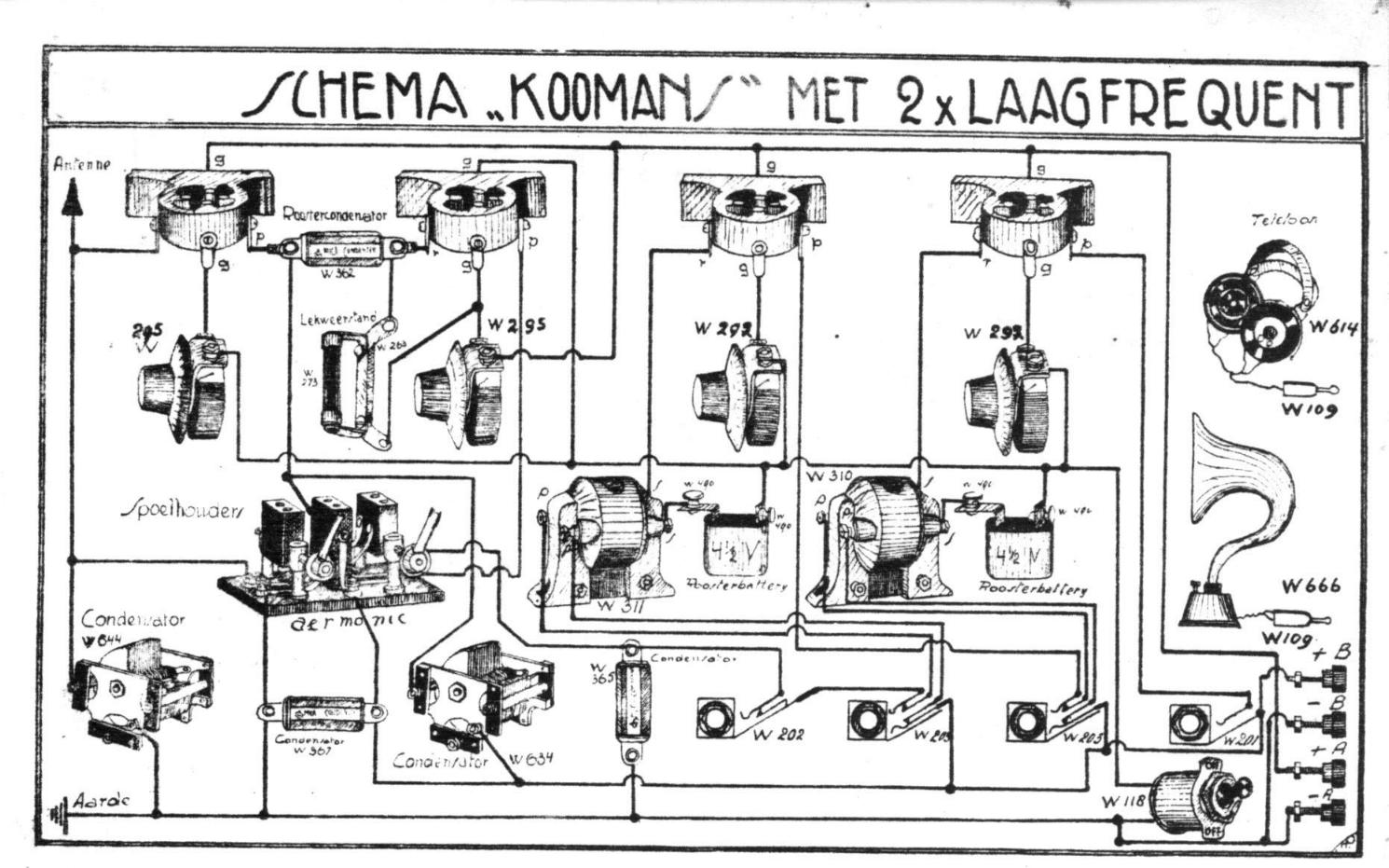

Het beroemde schema Koomans (klik op naam). Het is niet echt duidelijk (kopie van kopie van...) maar hopelijk heb je er toch iets aan. De bijschriften zijn geen waardes in Kohm of p/uF maar onderdeelnummers van het merk: Hart en Hegeman "Nutmeg". Het komt uit een schemaboekje van Peeters A'dam. Uitg. c.a. 1924/25. Schema bekomen van Herm Willems.

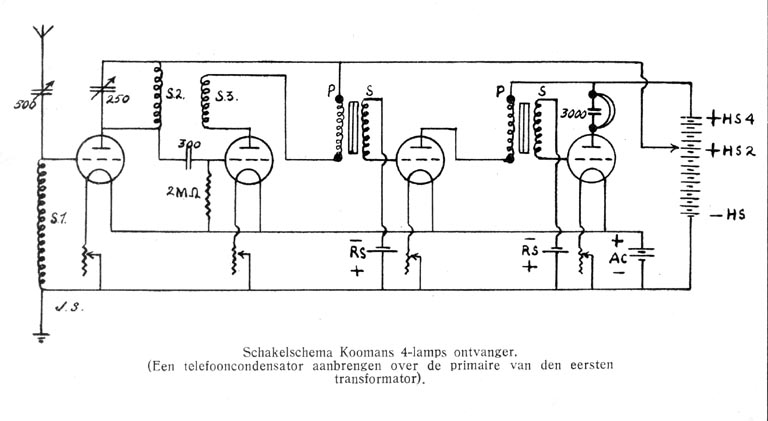

In Holland the "Koomans-diagram" was very popular between 1922 and the mid thirties. In an article in Radio Nieuws in 1922 Mr Koomans advised amateurs to add a tuned high frequency amplifier to the DC (direct conversion) receiver. From this moment a DC-receiver with a tuned HF-amplifier was referred to as the "Koomans-diagram".The next diagram comes from the "Vademecum voor den Radioamateur" from 1926.
