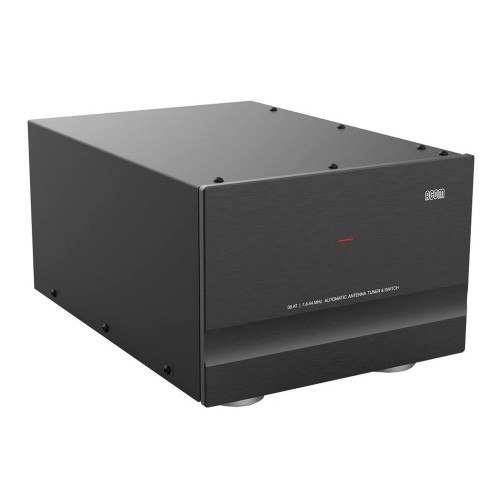

ACOM 06AT Antennentuner 1.8-30 MHz + 6m

De ACOM 06AT-tuner wordt lokaal in de hut of op afstand tot 100 meter in gesloten ruimtes bediend. Dit beperkt de verliezen omdat niet de toevoerleiding naar de antenne wordt afgesteld, maar alleen de antenne en de relatief korte toevoerleiding daarvan vanaf de tuner zelf. De aansturing en voeding gebeurt geheel via een coaxkabel, geen extra lijn naar de tuner is noodzakelijk. Voor voeding en besturing worden alle Acom transistor eindversterkers gebruikt, d.w.z. de ACOM 1200S, ACOM 600S enz. Het frequentiebereik bestrijkt de gehele kortegolf van 1,8 tot 30 MHz en de 6m-band van 50-54 MHz. Afhankelijk van de aanpassing van de antenne zijn maximale vermogens tot 1200 W mogelijk.

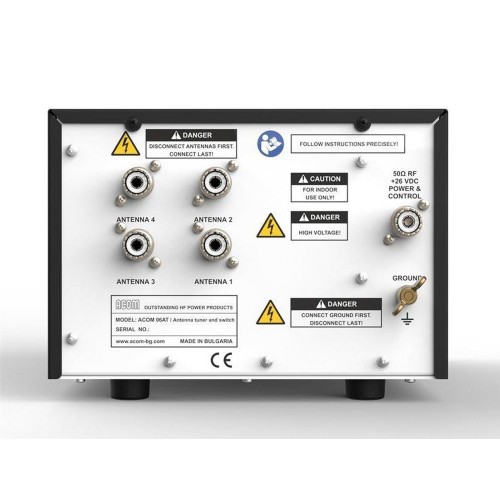

Er kunnen maximaal vier antennes op de tuner worden aangesloten. De betreffende antenne wordt handmatig geselecteerd via de bediening op de PA of automatisch op basis van de frequentie. Alle ingangen zijn dubbel beveiligd tegen statische elektriciteit en blikseminslag in de buurt. Ook kunnen de antenne-aansluitingen op "bypass" gezet worden om direct, zonder tuner, een antenne te kunnen gebruiken. Het afstemmingsproces van de ACOM 06AT-tuner is automatisch en transparant voor de gebruiker. Dit duurt maximaal 5 seconden en meestal niet langer dan 2-3 seconden. Zodra de afstemmingsinstellingen zijn gevonden, worden deze permanent opgeslagen; bij opgeslagen antenne-frequentiecombinaties vindt het afstemmingsproces plaats in minder dan een halve seconde. De op deze manier opgeslagen instellingen kunnen ook naar een computer worden geëxporteerd en later worden afgespeeld. Er zijn maximaal 1000 opslagposities beschikbaar. Als de PA en de transceiver via CAT-interface zijn aangesloten (en de PA altijd de werkfrequentie kan volgen), volgt de tuner de ingestelde frequentie en selecteert ook de aanpassing en antenneaansluiting zonder te hoeven zenden. Deze CAT-aansluiting is optioneel; voor een volledig automatische werking is deze niet nodig.


De tuner biedt verschillende beveiligingscircuits en beschermt zo ook de eindversterker. De voedingsspanning, polariteit, te hoge HF-spanning, HF-stroom, gereflecteerd vermogen, ingangsvermogen, temperatuur en nog veel meer worden gecontroleerd. Als de SWR te slecht is, signaleert de tuner de fouttoestand en vermindert de PA het zendvermogen. Bij vol vermogen kunnen mismatches tot 3:1 worden gecompenseerd. In individuele gevallen kunnen zelfs slecht op elkaar afgestemde antennes worden gebruikt met een SWR tot 10:1, maar dan is werking alleen mogelijk met sterk verminderd vermogen. Tijdens het afstemmingsproces komt de ingangs-SWR van de 06AT-tuner nooit boven de 2:1; zodra er een match is gevonden, is de ingangs-SWR naar de eindversterker niet hoger dan 1,5:1. Op het PA-display wordt de betreffende bedrijfsstatus van de tuner weergegeven, zodat u altijd volledige controle heeft over het gehele antennesysteem inclusief de eindversterker.


[1] Werking kan mogelijk zijn tot een SWR van 10:1 bij verminderd vermogen.
[2] Maximaal toegestaan ​​vermogen met SWR:


[*] Alleen als stemmen boven een SWR van 3,1 überhaupt mogelijk is. Bedrijf met een SWR groter dan 10:1 is niet toegestaan, zelfs als afstemming mogelijk is.


Ondersteunde banden160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 10m, 6m

Voedingsspanning [V] 26 V

Automatisch stemmen

Temperatuurbereik -10 °C - +40 °C

Geschikt voor A-600S, A-700S, A-500S, A-1200S, A-2020S

Gewicht 3,8 kg

Frequentiebereik 1,8 - 30, 50-54 MHz

Afmetingen B x H x D 212 x 312 x 158 mm
